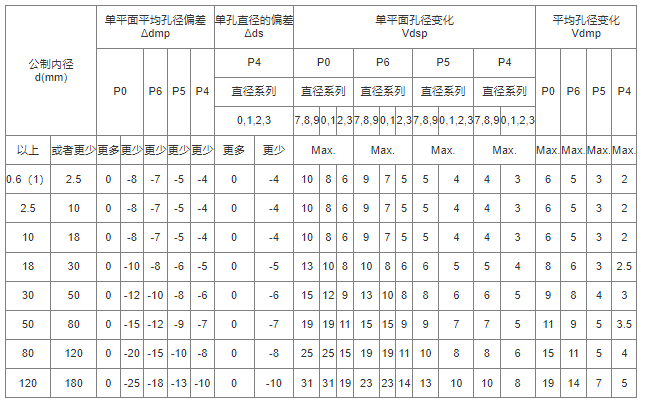

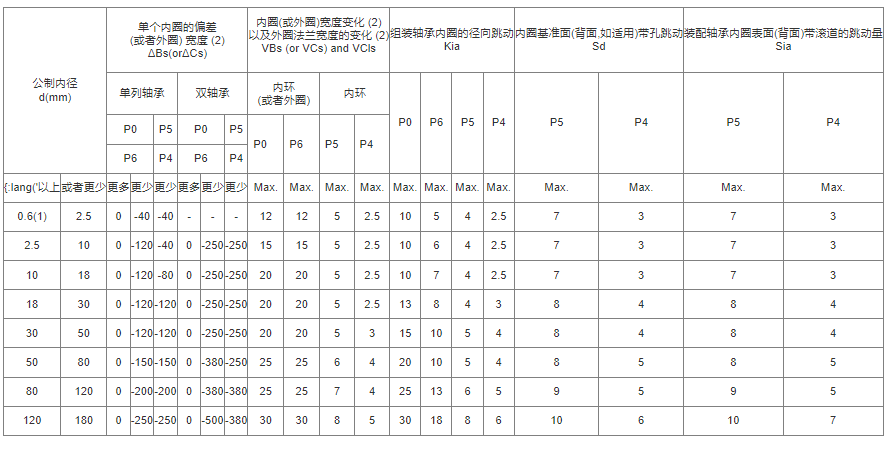

径向球轴承内圈和外圈宽度公差

                                                                                                                                               单位 μm

                                                                                                                                                                                                                   单位 μm

建议
(1) 0.6 mm包含在该尺寸分类中
(2) 外圈宽度的偏差和变化是根据同一轴承的内圈值确定的。P5和P4外圈宽度的变化可从下表'径向滚珠轴承外圈公差'中获得
评论
本表中定义的轴承孔直径上限公差不适用于倒角尺寸1.2倍以内的距离
英制系列的ABEC1、ABEC3、ABEC5和ABEC7分别相当于公制系列的P0、P6、P5和P4。
当公差等级为P2或上表未注明公差时，请联系我公司

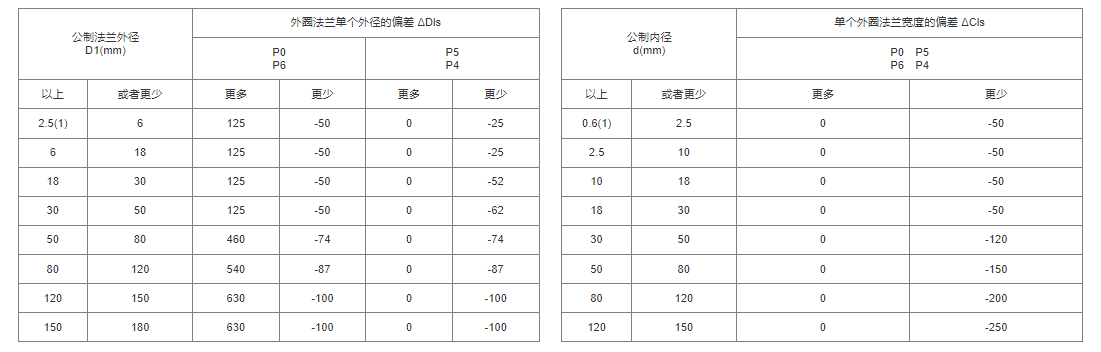

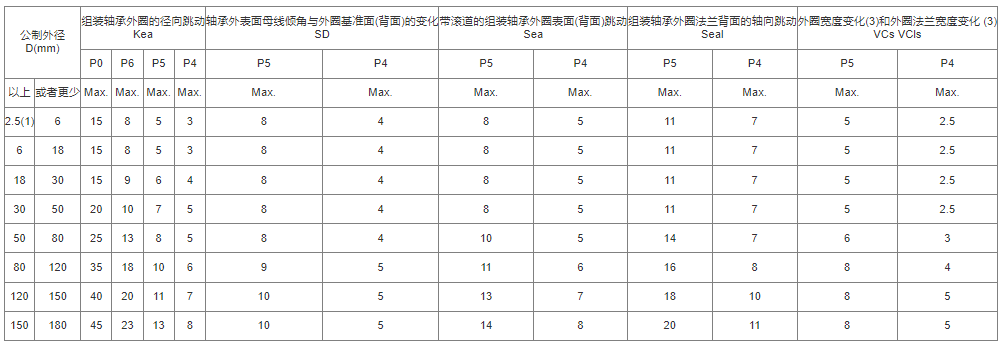

径向球轴承外圈的公差

                                                                                                                                                          单位 μm

                                                                                                                                                                                                                                                            单位 μm

                                                                                                                        单位 μm                                                                                                                                         单位 μm

注意:
(1) 2.5 mm包含在该尺寸分类中
(2) 这适用于未安装卡环的情况
(3) P0和P6外圈的宽度变化基于内圈的公差。
评论
本表中定义的轴承外径较低公差不适用于倒角尺寸1.2倍以内的距离 rsmax从环形面上看
英制系列的ABEC1、ABEC3、ABEC5和ABEC7分别相当于公制系列的P0、P6、P5和P4。
当公差等级为P2或上表未注明公差时，请联系我公司

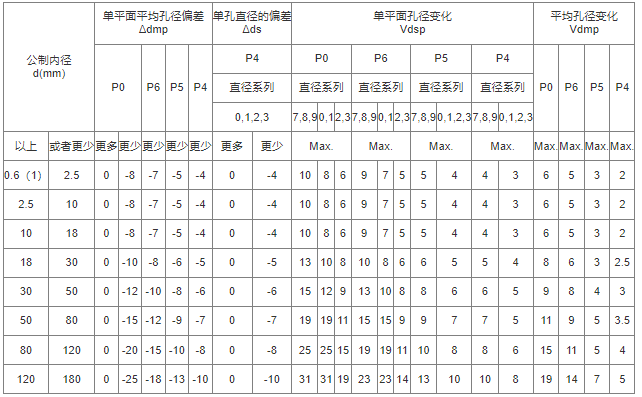

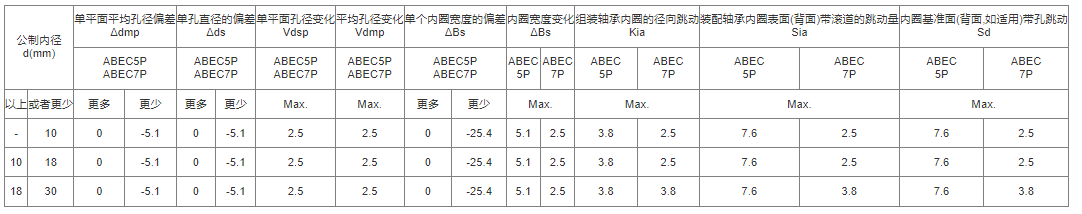

径向球轴承（高精度仪表球轴承）内圈和外圈宽度公差

                                                                                                                                                                                                                                                                               单位 μm

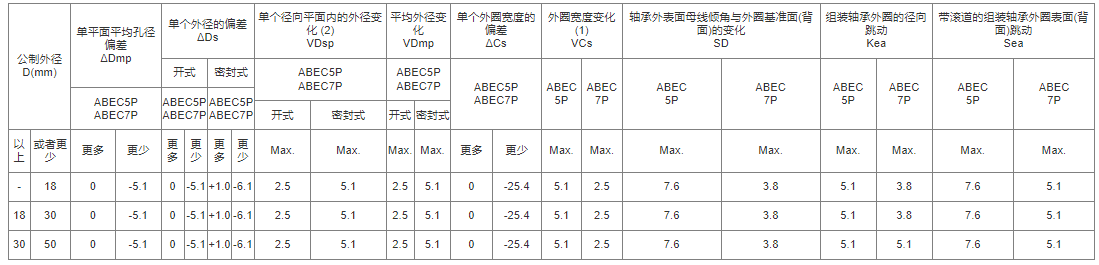

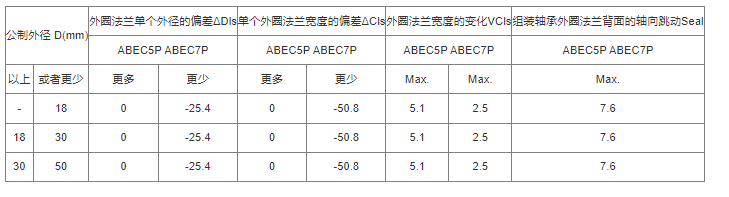

径向球轴承外圈公差(高精度仪表球轴承)

                                                                                                                                                                                                                                                                              单位 μm

                                                                                                                                                                       单位 μm

建议
(1) 这也适用于法兰轴承的法兰宽度变化
评论
ABEC5P和ABEC7P是高精度仪表球轴承的公差和等级。
当公差等级为ABEC9P或上表未注明公差时，请联系我公司

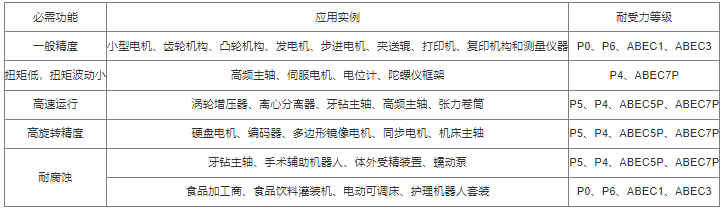

公差的选择标准

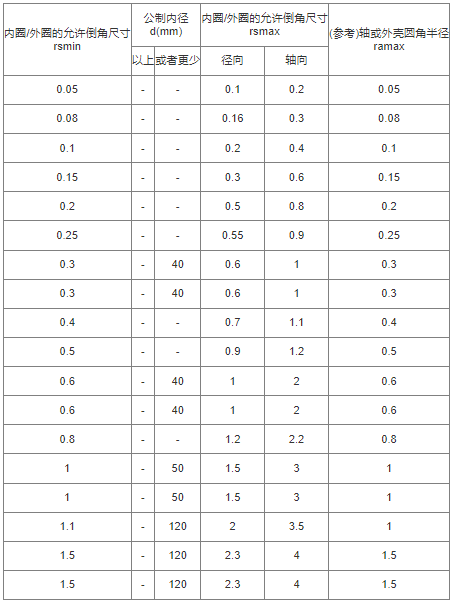

径向轴承的倒角尺寸和极限
